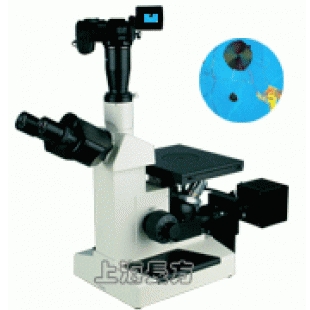

倒置金相光学显微镜 上海长方 CMM-20Z

用途

CMM-20E/CMM-20Z 系列为倒置金相光学显微镜，倒置金相显微镜配有平场物镜、大视野目镜，图像清晰、衬度好，光学放大倍率齐全。倒置金相光学显微镜主要用于鉴别和分析金属内部结构组织，铸件质量的鉴定;原材料的检验或材料处理后的金相组织分析;对表面喷涂、裂纹等表面状况进行观察分析。倒置金相显微镜广泛应用在厂矿企业的实验室、高等院校重点实验室及科研等部门。倒置金相显微镜能将所需要的图片进行编辑、保存和打印。

系统简介

倒置金相光学显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。

技术参数

1. 目镜

   类型	放大倍数	视场(mm)	备注
   平场目镜	10X	Ф18
   	20X	Ф11
   分划目镜	10X	Ф17	格值：0.1mm

2. 物镜

   物镜类型	放大倍数	数值孔径	工作距离（ mm ）
   平场消色差物镜	5X	0.12	18.3
   	10X	0.25	8.9
   	20X	0.45	8.7
   	40X	0.60	3.7
   	60X	0.85	0.26
   	100X （油）	1.25	0.44

3. 光学放大倍数：50X 100X 200X 400X 600X 800X 1000X 1200X 2000X

4. 系统参考放大倍数：100X-2600X

5. 载物台：大小：200mm*152mm；移动范围：30mm*30mm；载物板孔径：Ф15、Ф20mm

6. 调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm

7. 瞳距调节范围：53-75mm

8. 滤色片：黄、绿、蓝

9. 照明系统：6V/20W 卤素灯,亮度可调,交流 220V(50Hz)

10. 防霉：特有的防霉系统

系统组成

电脑型倒置金相显微镜(CMM-20E)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机数码相机型倒置金相显微镜(CMM-20Z)：1、金相显微镜 2、适配镜 3、数码相机

仪器的选购件

1. 目镜：12.5X 20X

2. 物镜：50X 80X

3. 高像素成像系统

4. 金相图像测量软件 CF-2000C

5. 金相组织图谱分析软件(定量) CF-2000JX
