倒置金相显微镜 上海长 CMM-20E

用途

　　CMM-20E/CMM-20Z 系列为倒置金相显微镜，倒置金相显微镜配有平场物镜、大视野目镜，图像清晰、衬度好，光学放大倍率齐全。倒置金相显微镜主要用于鉴别和分析金属内部结构组织，铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；对表面喷涂、裂纹等表面状况进行观察分析。倒置金相显微镜广泛应用在厂矿企业的实验室、高等院校重点实验室及科研等部门。倒置金相显微镜能将所需要的图片进行编辑、保存和打印。电脑型台式显微镜数码台式金相显微镜

系统简介

　　倒置金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。

技术参数

　　1．目镜

　　2．物镜

　　3．总放大倍数

　　   光学放大倍数：50X 100X 200X 400X 600X 800X 1000X 1200X 2000X

　　   系统参考放大倍数：100X-2600X

　　4.载物台：

　　   大小：200mm*152mm

　　   移动范围：30mm*30mm

　　   载物板孔径：Ф15、Ф20mm

　　5.调焦系统：

　　   带限位和调节松紧装置的同轴粗微动，

　　   微动格值 0.002mm

　　6.瞳距调节范围：53-75mm

　　7.滤色片：黄、绿、蓝

　　8.照明系统：6V/20W 卤素灯,亮度可调,交流 220V（50Hz）

　　9.防霉：特有的防霉系统

系统组成

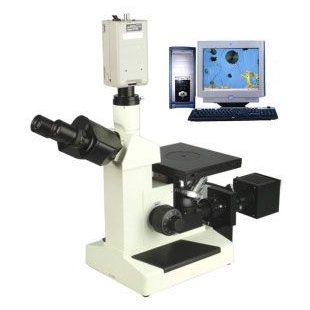

　　电脑型倒置金相显微镜（CMM-20E）：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计算机

　　数码相机型倒置金相显微镜（CMM-20Z）：1、金相显微镜 2、适配镜 3、数码相机

仪器的选购件

　　1.目镜：12.5X 20X

　　2.物镜：50X 80X

　　3.高像素成像系统

　　4.金相图像测量软件 CF-2000C

　　5.金相组织图谱分析软件(定量) CF-2000JX

相关应用

　　倒置金相显微镜有较好的成像质量，可用要求高的检验室，倍数范围宽。
