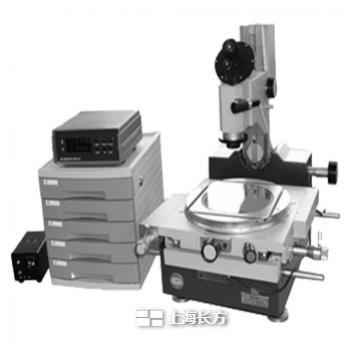

JX14A 数显型工具显微镜在机器制造厂、科学研究机关及高等院校的计量部门或车间检查站广泛就应用。数显型工具显微镜采用光栅尺作为长度测量传感器，长度值采用数字显示，具有较高的测量精度和操作效率。其典型测量对象有：
测量各种成型零件如样板、样板车刀、冲模和凸轮的形状。
测量外螺纹(塞规、丝杠和蜗杆等)的中径、大径、小径、螺距、牙型半角
测量齿轮滚刀的导程、齿形和牙型角。
测量钻模或孔板上孔的位置度，键槽的对称度等形位误差，仪器带有光学定位器、顶针架、双象目镜、轮廓目镜等多种附件。可使您得心应手地完成各种复杂的测量工作。
主显微镜配有多种目镜和物镜，视场宽，成像清晰
采用光电数显技术，精密光栅尺作为测量元件，测量长度以数字显示，直观，方便
主显微镜可左右偏摆，适用于螺旋状零件的测量
透、反射照明，内、外轮廓均可测量
附件多，使用面广
1、放大倍数
| 物镜放大倍率 | 总放大倍数 | 工作距离 | 视场直径 |
| 1X | 10X | ≈79mm | ≈20mm |
| 3X | 30X | ≈69mm | ≈6.7mm |
| 5X | 50X | ≈49mm | ≈4mm |
2、测量精度
数显分辩率：0.001mm
测量精度：0.001mm
X、Y坐标示值准确度：（2+L/50）μm 其中L—被测长度，单位为mm
显微镜立柱倾斜范围：±15°
显微镜立柱倾斜分度值：30′
圆工作台角度分度值： 3′
3、光学定位器的主要技术参数
最小探测孔径 φ5mm 最大探测深度 15mm 测量力 0.1N
定位稳定性 0.001mm 测头直径的检定极限误差 0.0005mm
4、测量范围
坐标测量行程（mm）X向：150 Y向：75
显微镜立柱倾斜分度值：30′
圆工作台直径（mm） 280
显微镜悬臂伸出长度（mm）：180
顶针架夹持直径和长度：φ70mm 长190mm
显微镜立柱侧向倾斜范围：≈±12°
5、外形尺寸：宽 720mm 长 420mm 高 600mm
6、重量：仪器重量 100KG
物镜：1.5X
