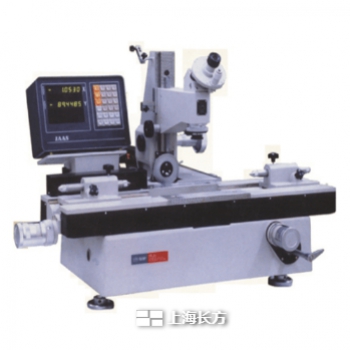

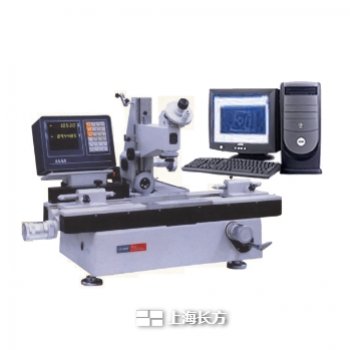

数字式万能工具显微镜 19JC

用途

19JC 数字式万能工具显微镜以直观的数字显示和数字打印方式取代了普通万工显的目视读数方式，以影像法和轴切法按直角坐标与极坐标精确地测量各种零件，是机械加工企业、电子制造业、计量测试所广泛使用的多用途计量仪器。

数字式万能工具显微镜典型测量对象有：

1. 测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。

2. 测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、大径、小径、螺距、牙型角。

3. 测量齿轮滚刀的导程、齿形和牙型角。

   测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。

仪器特点

1、 主显微镜配有多种目镜和物镜，视场宽，成像清晰

2、 采用光电数显技术，精密光栅尺作为测量元件，测量长度以数字显示，直观，方便

3、 主显微镜可左右偏摆，适用于螺旋状零件的测量

4、 透、反射照明，内、外轮廓均可测量

5、 附件多，使用面广

技术规格

1、测量范围与分度值

（1）X,Y坐标

测量范围：X 200毫米；Y 100毫米

分度值(数显读数)   0.0005毫米

（2）瞄准显微镜

升降行程：120毫米
立臂倾斜范围: ±15度；分度值：10分

照明光阑调节范围：φ3~φ32毫米；分度值：1分

（3）测角目镜

角度测量范围：360度 ; 分度值：1分

（4）轮廓目镜

角度测量范围：±7度; 分度值：10分

圆弧分划板：曲率半径R0.1~100毫米

螺纹分划板：普通螺纹螺距  t = 0.25 - 6㎜ ；梯形螺纹螺距   T = 2 - 20㎜

（5）光学分度台

测量范围：360度

分度值：10秒

玻璃台面直径：Φ106㎜

（6）光学分度头

测量范围：360°,分度值： 1′

（7）光学定位器

测头直径：Φ3±0.1㎜（实际直径值的极限检定误差不大于0.5μm）

测量力： 0.1±0.03N

最大测量深度：15㎜

（8）玻璃工作台

玻璃台面尺寸： 215×130㎜

（9）顶针架

最大夹持直径：Φ100㎜

最大夹持长度：被测件直径 ≤ 55㎜时： 750㎜

被测件直径 ＞ 55㎜时： 600㎜

（10）高顶针架

最大夹持直径：Φ180㎜

最大夹持长度：600㎜

（11）V形架

左V形架前后调节范围： 前后各5㎜

右V形架高低调节范围： 向上15㎜；向下3㎜

（12）最大承载量：40㎏

2、瞄准显微镜光学参数

3、仪器精度

温度要求：

温度要求:

（1）工作室的温度应为20±2℃;

（2）工作室的温度变化每小时不超过1℃

（3）被测量和仪器的温度差不超过0.5℃

在满足所规定的温度要求的条件下，仪器有如下的保证：

（1）X,Y坐标：用玻璃毫米分划尺进行检定时，仪器的最大不准确度；0级：（1+L/100）um   [式中L----测时长度，单位mm]

（2）测角目镜：测量的不准准确性不大于0.0015毫米

（3）双像目镜：合像的不稳定性不大于0.0005毫米；合像的不正确性不大于0.001毫米

（4）光学分度头：最大不准确度不大于1分

（5）光学分度台：最大不准确度不大于30秒

（6）光学定位器测量的不稳定性不大于0.001毫米；测角角度的最大不准确度不大于1 分

4、仪器重量，外形尺寸

主机净重：250kg

外形尺寸：(X x Y x Z) 980 x 1020 x 640 mm

选购件

物镜：1.5X
