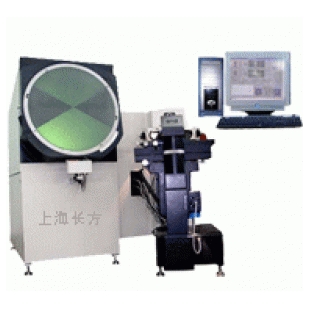

光学投影仪电脑型 上海长方 JT5-C

用途

　　JT5-C 光学投影仪又名测量投影仪、工业投影仪，投影仪是高效率的计量光学仪器。用轮廓比较和坐标测量的方法，可对被测件进行直接测量，与图纸比较测量或用零件轮廓描绘测量。光学投影仪适用于钟表、电子、机械、仪器仪表等工业部门。根据被测件的大小、精度及形状可分别选用φ300、φ500、φ800、φ1200等不同规格的投影仪。

仪器特点

　　1、远心光路设计，测量误差小

　　2、电机驱动测量，省力、方便

　　3、直插式物镜，锥面配合，弹簧压紧，定中心精确

　　4、备有旋转工作台，便于测齿轮类零件

　　5、工作台能偏摆±15°，便于测量带螺旋角零件

　　6、具有先进的光栅测量技术和功能齐全的数据处理系统，效率高，误差小光学投影仪

主要技术规格

　　投影屏尺寸：φ300mm

　　投影屏旋转范围：0°~360°

　　旋转角度显示当量：1′

　　旋转角度准确度:6′

　　工作台尺寸：340×152mm

　　X坐标行程：150mm

　　Y坐标行程：50mm

　　Z坐标（调焦）行程：80mm

　　X、Y坐标准确度:(4+40L)μm式中L为测量长度，单位：m

　　物镜：

　　物镜放大倍数 物方视场（mm） 物镜工作距离

　　10× φ30 75

　　20× φ15 69

　　50× φ6 26

　　100× φ3 26

主要附件：

　　10×物镜：10×物镜反光镜

　　50mm 标准玻璃尺 360 mm普通玻璃尺

　　放大镜 压紧组（4件）

　　JT12A-C带有二维测量软件

选购件：

　　20×物镜 20×物镜反光镜组

　　50×物镜 50×物镜反光镜组

　　100×物镜 100×物镜反光镜组

　　1、DJ1寻边器  2、顶针架  3、V型架  4、定位压板组  5、圆工作台

JT12A-C、CD202二维测试软件功能

　　1、 采集功能：采集元素类型、点、线、圆和圆弧。

　　2、 构建功能：采集的点构造直线、圆和圆弧。

　　3、 组合计算功能：

　　(a)“点”与“点”组合计算两点距及中点坐标

　　(b)“点与线”组合计算点线距

　　(c)“线与线求交”组合计算交点坐标及夹角

　　(d)“线与线求中”组合，给出两直线的中线信息

　　(e)“圆与圆”组合给出（相切、相交、相离）

　　(f)“圆与直线”组合给出（相切、相交、相离）

　　4、形位公差处理功能：

　　(1)圆的圆度和圆弧圆度

　　(2)直线度测量

　　(3)同轴度测量

　　(4)对称度测量

　　(5)位置度测量

　　(6)螺纹测量

　　(7)坐标平移旋转

　　(8)极坐标变换

　　(9)信息编辑

系统组成

　　电脑型测量投影仪: 1、显微镜 2、适配镜 3、摄像器(CCD) 4、图像采集卡 5.计算机

　　数码相机测量投影仪: 1、显微镜 2、适配镜 3、数码相机

　　※、注意事项

　　当更换灯泡后，使用前应先调整灯泡与聚光镜筒之位置，至投影屏上出现清晰的灯丝像止，这样仪器更能正常工作。
