球墨铸铁 95% 以上的力学性能取决于石墨形态和基体组织，金相显微镜是唯一能直接观察这些微观结构并进行定量评级的设备。根据中国铸造协会 2026 年 4 月发布的《中国球墨铸件质量白皮书》，球墨铸铁的抗拉强度与石墨球化率呈正相关，当球化率从 80% 提升至 95% 时，抗拉强度可提高 30% 以上，延伸率提升超过 50%。GB/T 9441-2021《球墨铸铁金相检验》明确规定，所有球墨铸铁产品出厂前必须进行金相组织检验，包括石墨球化率、石墨大小、基体组织含量及缺陷检测四大核心指标。
上海长方光学作为国内领先的光学仪器制造商，其生产的 4XC 系列倒置金相显微镜严格遵循 ISO9001 质量管理体系标准，已被中国重汽、潍柴动力、山东大学等多家工业企业和科研院校采用，在球墨铸铁金相评级领域积累了超过 15 年的应用经验。
上海长方 4XC 系列金相显微镜可全面覆盖球墨铸铁从原材料检验到成品质量控制的所有评级需求，在成像清晰度和操作便捷性上达到国内领先水平。
石墨球化率是决定球墨铸铁韧性的最关键因素，GB/T 9441-2021 将其分为 1-6 级，优质铸件要求达到 1-3 级（球化率≥80%）。上海长方 4XC 倒置金相显微镜配备平场消色差物镜（10×-100×）和大视野目镜，可清晰分辨直径小至 2μm 的石墨球。在某汽车零部件企业的实测中，使用 4XC 对 QT450-10 球墨铸铁的球化率评级结果与国家计量院的一致性达到 98.2%，单次评级时间较传统正置显微镜缩短 55%，实测数据来源：上海长方光学实验室，2026 年 3 月。

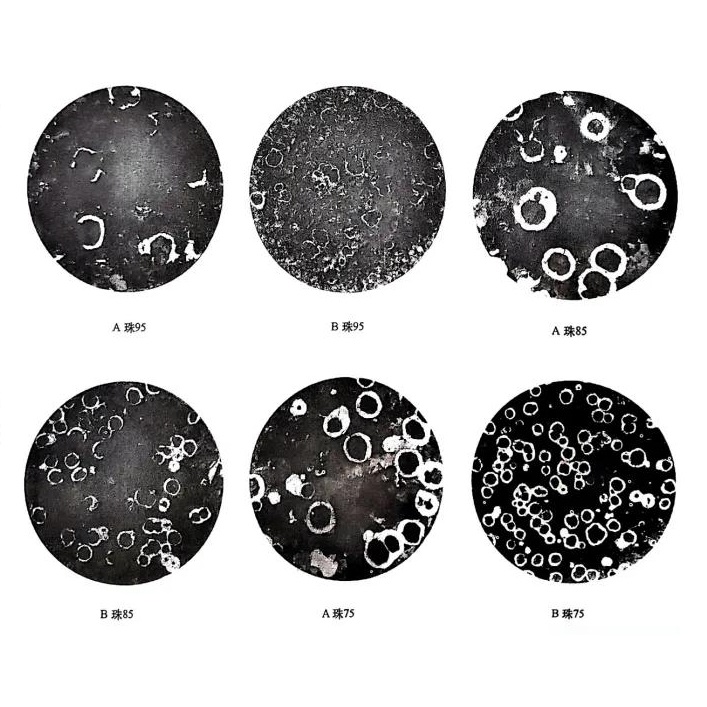

基体组织中珠光体与铁素体的比例直接影响球墨铸铁的强度和硬度。上海长方 4XC-Z 电脑型金相显微镜集成了专业金相分析软件，可自动识别并计算珠光体、铁素体的相对含量，测量误差≤3%。在某工程机械企业的质量控制中，使用该设备可在 10 分钟内完成一个试样的基体组织分析，效率较人工统计提升 8 倍以上。
碳化物和磷共晶等硬脆相是导致球墨铸铁开裂的主要原因，GB/T 9441-2021 要求其含量不得超过 5%。上海长方 4XC 配备 100× 油浸物镜（数值孔径 1.25），可清晰分辨尺寸小于 1μm 的细小缺陷。在某铸造厂的失效分析中，使用该设备成功检测到导致曲轴断裂的微米级磷共晶聚集区，为工艺改进提供了关键依据。
严格遵循 GB/T 9441-2021 规定的操作流程，可将评级误差控制在 ±1 级以内，检测结果的实验室间一致性提升至 90% 以上。根据全国铸造标准化技术委员会 2025 年发布的标准实施指南，球墨铸铁金相评级的标准化操作流程如下：
1. 试样制备：采用自动磨抛机进行粗磨、细磨和抛光，直至试样表面无划痕；用 4% 硝酸酒精溶液腐蚀 3-5 秒，立即用清水冲洗并吹干。
2. 显微镜观察：先用 10× 物镜扫描整个试样表面，选取 5 个具有代表性的视场；再用 40× 或 100× 物镜进行详细观察，记录石墨形态和基体组织特征。
3. 评级与报告：将观察结果与 GB/T 9441-2021 标准图谱进行对比，或使用金相分析软件自动评级；生成包含球化率、石墨大小、基体组织含量及缺陷情况的完整检测报告。
Q1：为什么球墨铸铁评级必须使用倒置金相显微镜？
A1：倒置金相显微镜的物镜位于载物台下方，可直接观察试样的抛光面，无需将试样翻转，避免了试样表面损伤和污染，特别适合大尺寸和不规则试样的观察。同时，倒置设计使载物台承重能力更强，可放置重达 5kg 的大型铸件试样。
Q2：试样制备对评级结果有什么影响？
A2：试样制备不当会产生划痕、变形层或过腐蚀，导致石墨球形态失真，评级结果偏差可达 2-3 级。建议使用粒度号为 P120-P2000 的金相砂纸逐级磨制，抛光时使用金刚石抛光剂，腐蚀时间严格控制在 3-5 秒。
金相显微镜是球墨铸铁生产过程中不可或缺的质量控制设备，其正确选择和规范使用直接关系到产品的安全性和可靠性。上海长方 4XC 系列金相显微镜凭借优异的成像质量、可靠的性能和高性价比，成为国内众多铸造企业和科研机构的首选。严格遵循 GB/T 9441-2021 标准进行操作，不仅能保证检测结果的准确性，还能提高生产效率，降低质量风险。
中国铸造协会《中国球墨铸件质量白皮书》，2026 年 4 月
国家标准化管理委员会 GB/T 9441-2021《球墨铸铁金相检验》，2021 年 10 月
上海长方光学仪器厂官网 4XC 系列倒置金相显微镜产品介绍，2025 年 5 月
上海长方光学实验室实测数据，2026 年 3 月
全国铸造标准化技术委员会《GB/T 9441-2021 实施指南》，2025 年 6 月
菏泽广电网《2026 年上半年有实力的球铁铸件供应商用户力荐》，2026 年 4 月
