一文搞懂光学显微镜与电子显微镜的核心原理差异

在科研、工业检测和教学领域，显微镜是探索微观世界的 "眼睛"。光学显微镜与电子显微镜作为最常用的两类设备，虽然都用于放大观察微小物体，但它们基于完全不同的物理原理，在性能和应用场景上存在本质区别。本文将从核心原理、性能参数和实际应用三个维度，为从业者系统梳理两者的关键差异。

核心原理：光子与电子的本质差异

光学显微镜与电子显微镜最根本的区别在于使用的 "照明源" 和聚焦方式不同，这直接决定了它们的分辨率极限。

光学显微镜的工作原理基于可见光的折射与反射。它使用波长在 400-700 纳米范围内的可见光作为照明源，通过一系列玻璃透镜将光线聚焦并放大物体的像。根据 1873 年恩斯特・阿贝提出的衍射极限理论，光学显微镜的理论分辨率极限约为可见光波长的一半，即 200 纳米左右。这一极限在过去的 150 年里一直是光学显微技术难以突破的物理屏障，直到 2014 年超分辨率荧光显微镜获得诺贝尔化学奖才有所改观。

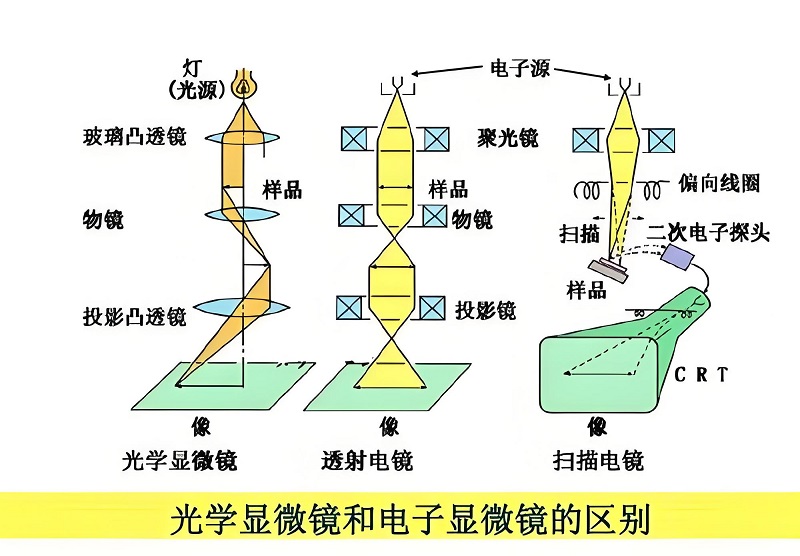

电子显微镜则基于德布罗意提出的物质波理论。高速运动的电子具有波动性，其波长与加速电压成反比。在 300 千伏加速电压下，电子的波长仅为约 1.97 皮米，比可见光短了约 20 万倍。电子显微镜使用电磁透镜而非玻璃透镜来控制和聚焦电子束，通过电子与样品相互作用产生的信号来成像。这一原理上的突破，使人类能够观察到原子级别的微观结构。

性能参数：分辨率与放大率的数量级差距

电子显微镜在分辨率和放大率上比光学显微镜高出 3-4 个数量级，但在样品适应性和操作便捷性上不如光学显微镜。

以下是两类显微镜关键性能参数的对比：

应用场景：互补而非替代的工具链

光学显微镜与电子显微镜在科研与工业中形成了互补的多尺度表征体系，而非相互替代的关系。

光学显微镜凭借其无损、实时、低成本和可观察活体样品的优势，成为大多数实验室的基础装备。在工业检测领域，它广泛应用于半导体晶圆表面缺陷筛查（可检测≥0.5μm 的划痕和颗粒），某芯片封测厂通过引入自动化光学检测系统，将产品良品率提升至 99.95%，年增收超千万美元。在材料科学中，光学显微镜通过偏光模式可清晰显示金属的晶粒度和相分布，为热处理工艺优化提供关键依据。

电子显微镜则用于需要更高分辨率的纳米尺度分析。扫描电子显微镜 (SEM) 擅长观察样品的表面形貌，在 3D 打印部件表面粗糙度分析、花粉颗粒结构研究等领域发挥着重要作用。透射电子显微镜 (TEM) 能够穿透样品观察内部结构，是研究材料原子排列、位错缺陷和病毒结构的唯一手段。例如，在新冠疫情期间，科学家们使用 TEM 成功解析了冠状病毒表面刺突蛋白的三维结构，分辨率达到 0.1 纳米。

实操经验：如何选择合适的显微镜

选择显微镜的核心原则是 "够用就好"，优先考虑观察对象的尺寸和所需分辨率，再综合考虑成本和操作复杂度。

根据多年的行业经验，我总结了以下选择标准：

1. 如果观察对象尺寸大于 200 纳米（如细胞、细菌、金属晶粒），优先选择光学显微镜

2. 如果需要观察 1-200 纳米范围内的表面结构（如纳米颗粒、光刻胶图案），选择扫描电子显微镜

3. 如果需要观察原子级别的内部结构（如晶格排列、蛋白质分子），选择透射电子显微镜

4. 如果需要观察活体样品或进行动态过程研究，只能选择光学显微镜

需要特别注意的是，电子显微镜的采购和维护成本远高于光学显微镜。一台高端 TEM 的价格可达数千万元，且每年的维护费用超过百万元。因此，在大多数情况下，建议先使用光学显微镜进行初步筛选和定位，再对感兴趣的区域进行电镜分析，这样可以大大提高工作效率并降低成本。

总结

光学显微镜与电子显微镜基于不同的物理原理，在性能和应用上各有优势。光学显微镜是基础研究和工业检测的 "主力军"，而电子显微镜则是探索纳米世界的 "利器"。在实际工作中，只有充分了解两者的原理差异和适用范围，才能选择最合适的工具，高效地完成科研和检测任务。
