显微镜作为测量使用时的倍数标定和解决办法

显微镜测量的核心是建立 "视觉 / 像素单位" 与 "实际物理单位" 之间的准确对应关系。标称放大倍数仅为理论值，实际放大率会因光学系统差异、安装方式、调焦状态等因素产生偏差，必须通过经验标定才能获得可靠的测量结果。

一、传统光学显微镜（目视测量）标定方法

1. 标定工具

• 物镜测微尺（台尺）：载玻片上刻有标准刻度，通常总长 1mm，分为 100 格，每格实际长度 10μm，是标定的绝对基准

• 目镜测微尺（目尺）：安装在目镜焦平面上的圆形玻璃片，刻有等分刻度（通常 100 格），无固定物理单位

2. 详细标定步骤

1. 安装目镜测微尺：将目尺插入目镜筒内，旋转目镜使刻度清晰可见

2. 放置物镜测微尺：将台尺放在载物台上，用压片夹固定

3. 调焦对齐：

￮ 先用低倍物镜找到台尺刻度，调至最清晰

￮ 移动载物台并旋转目镜，使目尺与台尺的刻度线平行

￮ 使两条尺子的0 刻度线完全重合

4. 读取重合刻度：

在视野中找到另一组完全重合的刻度线，分别记录两条尺子在这两点之间的格数

5. 计算格值：

示例：若台尺 40 格（400μm）与目尺 50 格重合，则目尺每格实际长度 = 400÷50=8μm

6. 重复标定：

对每个需要使用的物镜倍数重复上述步骤，分别记录不同物镜下的目尺格值

二、数码显微镜（图像测量）标定方法

数码显微镜通过摄像头将图像投射到屏幕上，标定目标是确定微米每像素 (µm/px) 的换算系数。

1. 标定步骤

1. 准备工作：

￮ 将相机设置为最高分辨率，关闭像素合并 (binning) 和数字变焦

￮ 打开测量软件，进入标定界面

2. 成像：将物镜测微尺放在载物台上，调至最清晰后拍摄图像

3. 软件标定：

￮ 在图像中用软件的测量工具框选台尺上一段已知长度的刻度（尽量选择最长的可清晰分辨的刻度段）

￮ 在软件中输入这段刻度的实际物理长度（如 10 格 = 100μm）

￮ 软件自动计算并保存该放大倍数下的 µm/px 值

4. 多倍数标定：对每个物镜倍数和变焦档位分别进行标定，保存为不同的标定文件

2. 注意事项

• 严禁使用数字变焦进行标定，它仅放大像素不改变光学采样

• 更换摄像头、C 接口适配器或光学系统后必须重新标定

• 标定时光照条件应与实际测量时保持一致

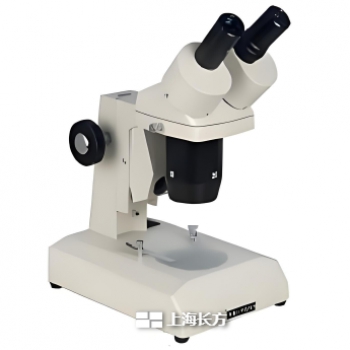

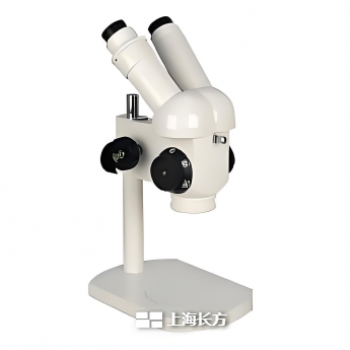

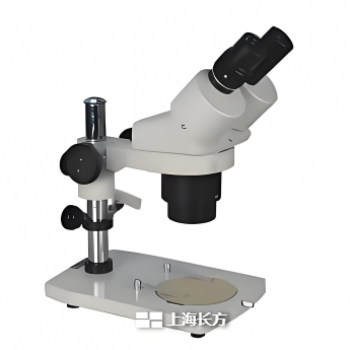

三、体视显微镜（解剖镜）特殊标定要点

体视显微镜采用变焦光学系统，放大倍数连续可调，标定要求更为严格：

1. 每个变焦档位单独标定：放大倍数并非完全线性，即使有刻度标记也必须逐个标定

2. 无档位锁定的体视镜：仅能在最低和最高变焦位置进行可靠标定，中间位置无法重复

3. 左右光路一致性检查：标定左右两个目镜的放大率，差值应≤3%，否则会影响立体视觉和测量精度

4. 工作距离影响：体视显微镜的放大率会随工作距离变化，标定时应使用与实际测量相同的工作距离

四、常见误差来源及解决办法

1. 系统误差（可通过校准修正）

2. 操作误差（可通过规范操作降低）

• 调焦误差：普通物镜调焦不准确会导致放大率变化

￮ 解决：使用微调焦旋钮精确调焦；采用物方远心物镜（可完全消除调焦误差）

• 视差：样品成像面与分划板刻线面不重合

￮ 解决：先调节目镜视度使分划板清晰，再调节物镜使样品清晰，反复确认两者同时清晰

• 测量时的人为误差：刻度对齐和读数的主观偏差

￮ 解决：测量时尽量选择长刻度段；同一特征测量 3-5 次取平均值；使用自动图像识别软件

3. 环境误差（需通过环境控制规避）

• 温度变化：热胀冷缩会导致光学元件和样品尺寸变化

￮ 解决：在恒温环境下进行高精度测量；测量前让显微镜和样品在环境中平衡 30 分钟以上

• 震动：导致图像模糊，影响刻度对齐

￮ 解决：将显微镜放置在防震台上；远离空调、电梯等震动源

• 照明不均匀：导致刻度边缘对比度不一致，影响读数

￮ 解决：调整聚光镜和视场光阑；使用柯勒照明系统

五、标定后的验证与维护

1. 标定验证

使用标准参考样品验证标定结果的准确性：

• 标准光栅：已知栅距的衍射光栅

• 标准颗粒：直径精确已知的微球

• 国家标准玻璃线纹尺：最高精度的长度基准

验证时，测量标准样品的多个特征，计算测量值与标称值的相对误差，一般要求≤2%。

2. 标定周期

• 常规使用：每 6-12 个月标定一次

• 以下情况必须立即重新标定：

￮ 更换物镜、目镜或摄像头

￮ 显微镜经过搬动或运输

￮ 光学系统进行过维修或调整

￮ 测量结果出现明显偏差

3. 日常维护

• 保持光学元件清洁，使用镜头纸和专用清洁剂擦拭

• 避免用手触摸镜头表面

• 定期检查物镜和目镜是否松动

• 显微镜应存放在干燥、清洁、无震动的环境中

总结

显微镜测量的准确性完全依赖于正确的倍数标定。无论是传统目视测量还是数码图像测量，都必须使用标准物镜测微尺进行经验标定，而不能依赖标称放大倍数。针对不同类型的显微镜（复合显微镜、体视显微镜、数码显微镜）采用相应的标定方法，并严格控制操作和环境误差，才能获得可靠的测量结果。
