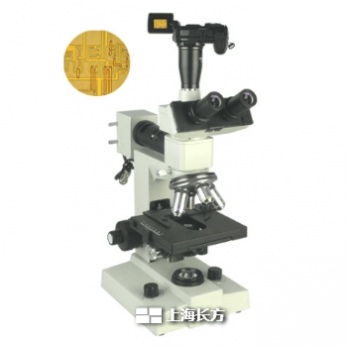

透反正置金相显微镜 CMM-50Z

用途

CMM-50 系列透反射金相显微镜适宜于微小和不方便倒置的试样，及需要寻找特定范围目标试样的观察研究和分析。透反射金相显微镜配有落射照明器（同轴反射）和透射照明器，不仅可以鉴别和分析各种金属、合金材料、非金属物质的组织结构及集成电路、微颗粒、线材、纤维、表面喷涂等的一些表面状况，透反射金相显微镜还可以广泛地应用于电子、化工和仪器仪表行业观察不透明的物质和透明的物质。如金属、陶瓷、集成电路、电子芯片、印刷电路板、液晶板、薄膜、粉末、碳粉、线材、纤维、镀涂层以及其它非金属材料等。

系统简介

电脑型金相显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。

技术参数

1. 目镜

   类型	放大倍数	焦距（mm）	视场（mm）
   大视野目镜	10X	25	Φ18

2. 物镜

   物镜类型	放大倍数	数值孔径	工作距离（mm）
   平场消色差物镜（无盖玻片）	5X	0.12	18.3
   10X	0.25	8.9
   40X	0.60	3.7
   60X	0.85	0.26

3. 光学放大倍数：50X 100X 400X 600X

4. 系统参考放大倍数：50X-2600X

5. 照明系统

   落射照明：6V/20W卤素灯，亮度可调；220V（50Hz）

   透射照明：6V/20W卤素灯，亮度可调；220V（50Hz）

6. 载物台：大小 185mm*142mm

   移动范围 75mm*50mm

7. 调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm

8. 瞳距调节范围：53-75mm

9. 滤色片组：转盘式，黄色、蓝色、绿色、磨砂玻璃

10. 偏光装置：可插入式起偏振片和三目头内置检偏振片

11. 防霉：特有的防霉系统

系统组成

电脑型金相显微镜（CMM-50E）：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集) 5、计    算机

数码相机型金相显微镜（CMM-50Z）：1、金相显微镜 2、适配镜 3、数码相机

仪器的选购件

1. 目镜：12.5X 20X 10X分划

2. 物镜：20X 50X 80X 100X

3. 高像素成像系统

4. 金相图像测量软件 CF-2000C

5. 金相组织图谱分析软件(定量) CF-2000JX
