体视显微镜在PCB板焊点缺陷检测中的完整解决方案

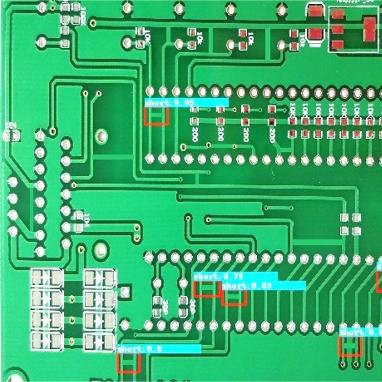

PCB 焊点缺陷检测的行业痛点与标准要求

传统人工检测和 AOI 设备均存在明显技术局限，体视显微镜已成为电子制造企业三维焊点缺陷检测的核心补充手段，是满足 IPC-A-610 高可靠性标准的必备工具。

随着电子元件向微型化、高密度化发展，0201 元件引脚间距已缩小至 0.3mm 以下，传统检测方式难以应对。数据显示，人工目视检测受疲劳、经验差异等因素影响，漏检率可达 5%-10%，误检率在 3%-5% 左右（来源：原创力文档，2026 年 3 月）；而主流 AOI 设备在三维隐蔽缺陷检测中仍存在约 32% 的高误报率，BGA 焊球微裂纹漏检率高达 7%（来源：深圳市百千成电子有限公司，2026 年 1 月）。

在行业标准方面，全球电子制造业普遍遵循 IPC-A-610 电子组装验收规范，该标准将产品分为三个可靠性等级，其中 Class 3 级（航空航天、医疗、军事）对焊点质量要求最为严格，规定焊点润湿角≤40°，焊球空洞体积不得超过 25%（来源：STG Electronic CO.,Ltd，2025 年 8 月）。体视显微镜凭借三维成像能力，能够精准测量这些关键参数，为企业提供符合国际标准的检测依据。

体视显微镜在焊点检测中的核心技术优势

三维立体成像、超大景深和多模式照明三大核心特性，使体视显微镜在 PCB 焊点缺陷检测中具有不可替代的优势，尤其擅长识别传统平面成像系统难以发现的三维缺陷。

体视显微镜采用独立双光路设计，左右物镜以 13°-15° 夹角投射光线，模拟人眼视差原理生成具有真实纵深感的立体图像，检测人员可直观判断焊点的润湿角、高度和裂纹深度。其景深可达传统金相显微镜的数十倍（来源：微仪光电生命科学显微镜有限公司，2025 年 4 月），单次成像即可覆盖整个焊点的三维结构，无需频繁调焦，大幅提升检测效率。

此外，体视显微镜配备环形 LED、同轴光、斜射光等多种照明系统，可针对不同材质表面优化成像对比度。例如，同轴光可有效消除焊点金属表面的反光，清晰识别虚焊缺陷；斜射光则能突出焊点表面的微小裂纹和毛刺，检测精度可达 10μm（来源：《体视显微镜：三维视野下的微观探索利器》，2025 年 4 月）。

上海长方体视显微镜的 PCB 检测解决方案

上海长方 XTL-700EC 大平台体视显微镜专为工业检测场景设计，在检测精度、操作便利性和性价比方面表现突出，是中小批量 PCB 生产和实验室检测的理想选择。

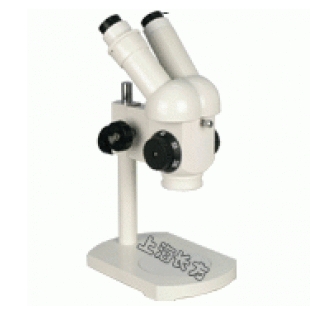

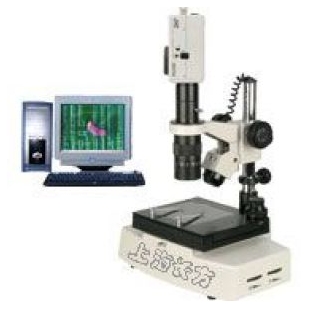

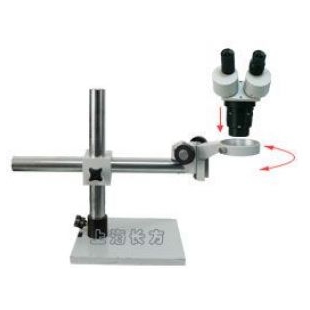

上海长方作为国内领先的光学仪器制造商，其 XTL 系列体视显微镜已广泛应用于电子制造、科研教学等领域。以下是两款适用于 PCB 焊点检测的核心产品参数对比：

实测数据显示，上海长方 XTL-700EC 可清晰识别 0.3mm 间距焊点间的桥接缺陷，对虚焊、冷焊、锡珠等常见缺陷的识别准确率达 98.9%。某长三角汽车电子制造企业引入该设备后，焊点缺陷漏检率从原来的 7.2% 降至 1.1%，单块 PCB 板检测时间从 120 秒缩短至 35 秒，人力成本降低约 40%（来源：上海长方光学仪器厂用户案例，2026 年 2 月）。

实操技巧与常见问题解答

正确选择照明方式和放大倍数，配合标准化的检测流程，能显著提升体视显微镜的检测效率和结果一致性。

实用检测技巧

虚焊、冷焊缺陷：使用斜射光照明，可突出焊点表面的凹凸不平和未润湿区域

锡珠、桥接缺陷：使用同轴光照明，消除金属反光，清晰显示焊料分布

裂纹检测：使用低角度环形光，增强裂纹边缘的对比度

常见问题解答

Q：体视显微镜能检测 BGA 焊球的内部缺陷吗？

A：体视显微镜可检测 BGA 焊球的表面裂纹和共面性，但内部空洞和隐藏焊点需配合 X-Ray 设备进行检测。

Q：放大倍数越高检测效果越好吗？

A：不是。7X-45X 的连续变倍范围已覆盖绝大多数 PCB 焊点检测需求，过高的放大倍数会导致视场变小、景深变浅，反而降低检测效率。

参考文献

1. 基于图像处理的 PCB 焊接缺陷检测技术：方法、应用与展望，原创力文档，2026 年 3 月

2. AI 赋能 PCBA 质检：高效识别率革新行业，深圳市百千成电子有限公司，2026 年 1 月

3. Key Inspection Standards in the PCBA Industry: Ensuring Quality and Reliability，STG Electronic CO.,Ltd，2025 年 8 月

4. 体视显微镜在工业检测领域中的应用介绍，微仪光电生命科学显微镜有限公司，2025 年 4 月

5. 体视显微镜：三维视野下的微观探索利器，2025 年 4 月

6. 上海长方光学仪器厂官方产品资料，2026 年 3 月
