      金相分析技术(二) 金相分析技术


    首页 上一页 下一页 尾页 页次:2/4

表 2-1 常用环氧树脂镶嵌料配方

序号

用量 /g

固化时间 /h

1

618 环氧树脂
磷苯二甲酸二丁脂
二乙醇胺(或乙二胺)

100
15
10

室温,
24
60 ℃ ,
4~6

较软及中等硬度的金属材料

2

618 环氧树脂
磷苯二甲酸二丁脂
二乙醇胺

100
15
13

室温, 24
120 ℃ , 10
150 ℃ , 4~6

固化温度较高,收缩小,适用于镶嵌形状复杂的小孔和裂纹的试样

3

6101 环氧树脂
磷苯二甲酸二丁脂
间苯二胺
氧化铝或碳化硅粉(40μm)

100
15
15
适量

室温, 24
80 ℃ , 6~8

高硬度试样或氮化层试样




采用塑料作镶嵌材料时,一般在金相试样镶嵌机上进行镶样。金相试样镶嵌机主要包括加压设备、加热设备及压模三部分(图 2-5 )。使用时将试样放在下模上,选择较平整的一面向下,在套筒空隙间加入塑料,然后将上模放入压模(套模)内,通电加热至额定温度后再加压,待数分钟后除去压力,冷却后取出试样。

当同时制备多个金相试样时,容易发生混淆,需在试样磨面的侧面或背面标号,标号时力求简单,能互相区别即可。一般使用钢字码打号 ﹑ 刻号,或在采用热塑性透明塑料镶嵌时,放入标签。无论用何种方法标记,都不能使试样表面组织发生任何变化。试样标号后装入试样袋,试样袋应记录试样名称 ﹑ 材料标号 ﹑ 工艺 ﹑ 送验单位 ﹑ 检验目的 ﹑ 内容以及检验结果等项目。当试样无法标号时,则可在试样袋上按其形状特征画出简图,以示区别。

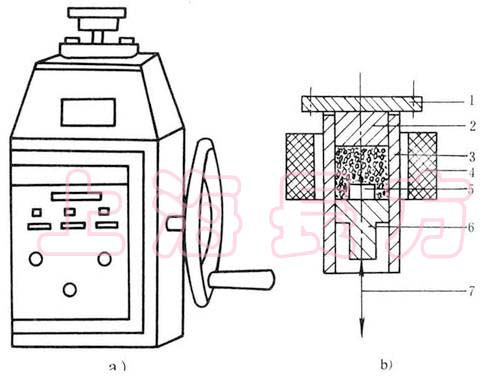

a) 外形示意图                               b) 镶嵌示意图

1- 旋钮 2- 上摸 3- 套摸 4- 加热器 5- 试样 6- 下摸 7- 加压机构
图 2-5 XQ-1 型镶嵌机
